Sissejuhatus
Tööstuskeskkondades on sagedased relee ümberlülitused, mootori käivitamise{0}}seiskamistsüklid ja võimsuse kõikumised tavalised. Saadud kiired siirdeimpulsid seostuvad toite- ja signaaliliinide kaudu seadmetega. Kuigi need häired on sageli äärmiselt lühiajalised, on need piisavad PCBA talitlushäirete, sidekatkestuste või isegi süsteemi lähtestamiseks. EFT-kindluse suurendamine on muutunud vältimatuks tehniliseks väljakutseks tööstusliku -kvaliteediga PCBA tootmisel.
EFT-häirete tegelik mõju tööstuslikele PCB-dele
EFT-impulsse iseloomustavad järsud tõusvad servad ja kontsentreeritud energia, mis avaldab olulist mõju tundlikele ahelatele. Häirete mõjul võivad juhtplokid kogeda programmi jooksmist, analoog-diskreetimise ahelates võib esineda ebanormaalseid kõikumisi ning sideliidesed võivad kannatada pakettide kadumise või taasühendamise probleemide all. Kuigi selliseid probleeme on laboritingimustes raske reprodutseerida, korduvad need tööstuskeskkonnas sageli, seades väljakutse PCBde stabiilsele toimimisele.
Toitesisendi häirekindluse suurendamine
Toiteallikas on üks peamisi EFT sisenemispunkte PCBA-sse. PCBA tootmisprojektide puhul on kriitilise tähtsusega filtreerimine ja liigpinge summutamine toitesisendil. Tavarežiimi -drosselite, möödaviigukondensaatorite ja summutuskomponentide õige konfigureerimine võib tõhusalt nõrgendada mööduvate impulsside amplituudi. Komponentide paigutus ja jootmise kvaliteet on võrdselt olulised; ainult selgete tagasivooluteede ja usaldusväärsete jooteühendustega saavad kaitsekomponendid tõhusalt toimida.
Disainilahendus EFT-immuunsuse jaoks signaaliliinides
Tööstuslikud PCB-d sisaldavad tavaliselt suurt hulka juhtimis- ja sidesignaale, mis on EFT-keskkondades väga vastuvõtlikud häiretele. Signaali jälgede pikkuste lühendamine ja silmuste tekke vältimine võib vähendada sidestamise tõenäosust. PCB valmistamise etapis aitab signaaliliinide ja häirete allikate vahelise kauguse säilitamine koos seeriatakistite või RC-võrkudega parandada üldist häirekindlust.
Maandamise ja kihtide virnastamise praktiline roll
Maandussüsteem toimib EFT{0}}kindlas konstruktsioonis energia hajumise rajana. Mitmekihilistes PCB-des tagab pidev maandustasa madala -takistuse tee häirevooludele, vähendades mõju funktsionaalsetele ahelatele. PCBA tootmise ajal mõjutavad lamineerimise kvaliteet ja läbivate ühenduste töökindlus otseselt maanduse tõhusust; need üksikasjad määravad sageli EFT-testi tulemuste stabiilsuse.
Kaitsekomponentide sobitamine PCBA tootmisdetailidega
Kaitsekomponentide, nagu TVS-dioodid ja filtrikondensaatorid, valik peab põhinema tegelikel häirete tasemetel ja rakendusstsenaariumidel. Sobivad parameetrid ei taga usaldusväärset jõudlust; jootmiskohad, juhtmete pikkused ja paigutusmeetodid mõjutavad reageerimiskiirust. Komponentide paigutust ja protsessi üksikasju kohandades EFT-testi tagasiside põhjal, saab järk-järgult täiustada jõulisemat häiretevastast-lahendust.
EFT testimise väärtus tööstusliku PCBA valideerimisel
EFT-testimine simuleerib kontrollitud tingimustes tööstuskeskkonnast tulenevaid kiireid mööduvaid häireid, aidates PCBA tootmismeeskondadel kontrollida, kas projekteerimis- ja tootmisprotsessid vastavad kavandatud töökeskkonnale. Katsetulemused mitte ainult ei määra vastavust, vaid annavad ka selge suuna edasiseks optimeerimiseks. EFT-testimise kaasamine valideerimisprotsessi võib märkimisväärselt vähendada saidil-silumise ja ümbertöötamise kulusid.
Kuigi häireid tööstuslikes keskkondades ei saa täielikult kõrvaldada, saab PCBde EFT-kindlust projekteerimise ja tootmise kaudu pidevalt suurendada. Kui teie tööstusliku -kvaliteediga PCB-d kogevad põllutöö ajal sageli häireid, kaaluge trükkplaadi tootmis- ja konstruktsioonidetailide süstemaatiliseks hindamiseks alustamist EFT-kindluse strateegiaga.
Kiired faktidNeoDeni kohta
1) Asutatud 2010. aastal, 200 + töötajat, 27000+ ruutmeetrit. tehas.

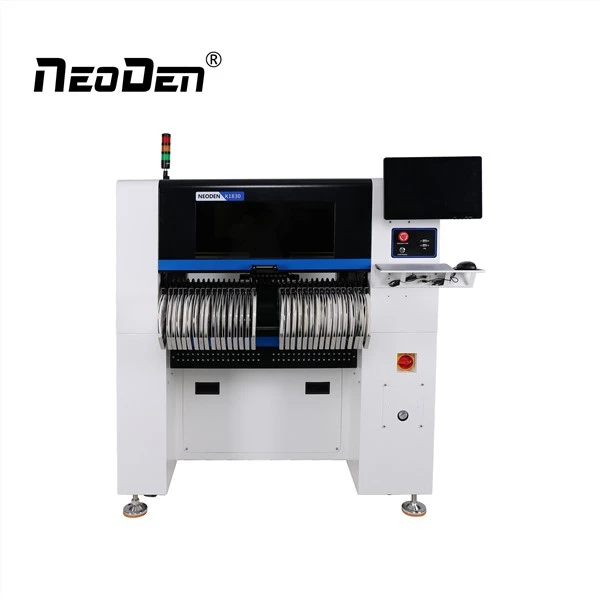

2) NeoDeni tooted: erineva seeria PnP-masinad, NeoDen YY1, NeoDen4, NeoDen5, NeoDen K1830, NeoDen9, NeoDen N10P. Reflow Oven IN seeria, samuti täielik SMT Line sisaldab kõiki vajalikke SMT seadmeid.
