Suure täpsusega SMD PCB montaažiliin
NeoDen7 tootmine on lõpetatud. Kas otsite versiooniuuendust?
Avastage NeoDen9- võimsam ja parem alternatiiv, mis on teie vajaduste jaoks ideaalne valik.

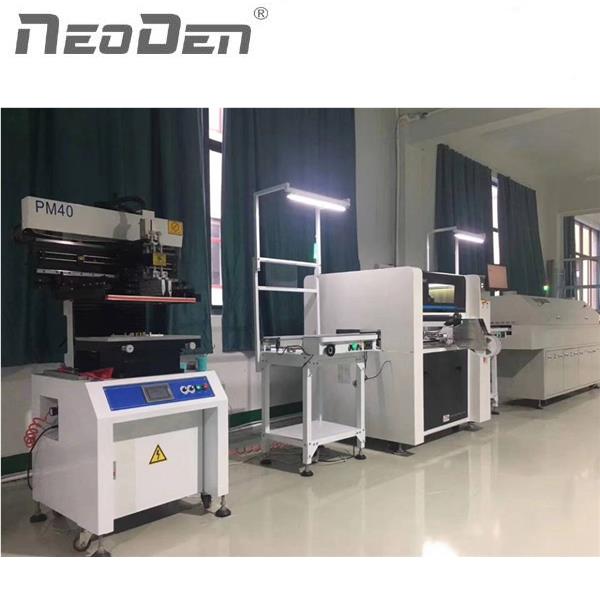

Suure täpsusega SMD PCB montaažiliin= YS350 šabloonprinter+ J08 smt konveier+ Neoden7 smt valimis- ja paigutusmasin+ J08 smt konveier+ T5L reflow jootmisahi
YS350 šablooniprinter:
PCB suurus: Max: 400 * 240 mm
Trükipind: 500 * 320 mm
PCB fikseeritud süsteem: tihvtide positsioneerimine
Raami suurus: L(550-650)*L(370-470)
Reguleerimine lauale: ees/taga±10mm,vasak/parem±10mm
Printimise täpsus: ±0,2 mm Kordustäpsus: ± 0,2 mm
PCB paksus: 0,2-2,0 mm
Õhuallikas:4-6kg/cm2
Toide: AC220V 50HZ
Mõõdud: L800*W700*H1700
Pakendi suurus: 1050 * 900 * 1850
Netokaal: 230 kg
Täiskaal: 280 kg

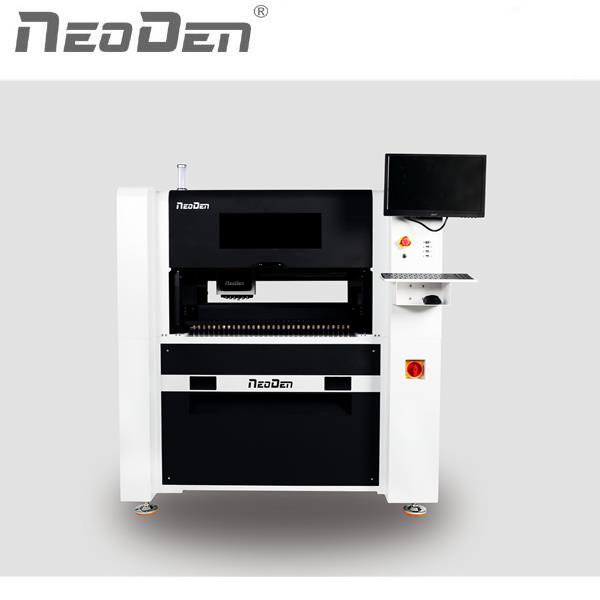

NeoDen7 kiibikinnitus:
Funktsioon:
1. Integreeritud lendava nägemise süsteem
2. Panasonicu servomootor, asendi tagasiside 2-mikronilistelt lineaarsetelt skaaladelt koos täpse paigutuspeaga
3. 6 üheaegselt korja-pead
4. Maksimaalne kiirus kuni 14 000 cph
5. Oma klassi Windowsi-põhist tarkvara kasutav GUI (graafiline kasutajaliides) võimaldab programmeerida minutitega
6. YAMAHA pneumaatilised söötjad 8mm/12mm/16mm/24mm
7. Saadaval on maksimaalselt. 64tk lindisööturid
8. Toetage laia valikut komponente alates 0402' kuni 40x40 mm IC (plii samm 0,4 mm), erinevaid LED-e, pistikuid jne.
9. Toetage lõigatud teipi, torupaketti või kandiku pakendi komponenti.
Tehnilised parameetrid:
| Düüsipea kogus | 6 | Joondamine | Lendav nägemiskaamera |
| Ajami mootor | Panasonicu servomootor A6 | Max kiirus | 14 000 CPH |
| Lindisööturi maksimaalne maht | 64 | Väikseim komponent | 0402' |
| Muu söötja | Salvesöötur, vibratsioonisöötur (valitav) | Suurim suurus | 40 * 40 mm (samm 0,4 mm) |
| Paigutuse ala | 630 * 300 mm (1200 mm valikuline) | Max kõrgus | 10 mm |
| Õhuallikas | 0,6 MPa | Toiteallikas | 220v/ 110v |
| Pakendi suurus | 142 * 122 * 166,5 cm | N.W/ G.W. | 280 kg / 360 kg |
| Mudel | NeoDen7 |
Video klientide tagasisidest:
1.https://drive.google.com/open?id=1zNlqHOnFmXRSSJbu6NRxwlKI-KiXUSWQ
2.https://drive.google.com/open?id=1WtwDgiMjFgYHF3WoY6aSvnYqMXCKTj8-
3.https://drive.google.com/open?id=164WBltxP1xbb5WDVFail1YESAUISRcAY
4.https://drive.google.com/file/d/1TUa5GmkzbBzk5NOOPSuRPlvRqjihIb7k/view?usp=jagamine
J08 SMT konveier:
SMT konveieri parameeter:
|
Toiteallikas |
Ühefaasiline 220V 50/60HZ 100W |
|
Konveieri pikkus |
80 cm |
|
Transpordirihm |
ESD rihm |
|
Edastamise kiirus |
0,5 kuni 400 mm/min |
SMT konveieri spetsifikatsioon:
|
Pakendi suurus (cm) |
87*72*24 |
|
PCB saadavalolev laius (mm) |
30-300 |
|
PCB saadavalolev pikkus (mm) |
50-320 |
|
GW (kg) |
49 |
T5L Reflow jooteahi:
Pikkus * Laius * Kõrgus (mm): 1800 * 600 * 1220 mm
Tippvõimsus (KW): 7,8
Töövõimsus (KW):3.5
Sisendpinge (V): 220/380
Konveieri laius (mm): 300
Standardne maksimaalne kõrgus (mm): 25 mm;
Maksimaalne konveieri kiirus (mm): 1000
Pakendi suurus: 1890 * 690 * 1280 mm
Täiskaal: 220 kg
NeoDen pakub täielikke smt koosteliini lahendusi, sealhulgas SMT reflow ahju, lainejootmismasinat, korjamis- ja asetamismasinat, jootepasta printerit, PCB laadijat, trükkplaadi mahalaadijat, kiibi paigaldajat, SMT AOI masinat, SMT SPI masinat, SMT X-Kiirmasin, SMT konveieri varustus, trükkplaatide tootmise seadmed, mis tahes SMT jaoks vajalikud seadmed jne, võtke ühendust Varuosad sm rohkem infot:
Hangzhou NeoDen Technology Co., Ltd
Veeb:www.neodentech.com
E-post:info@neodentech.com
Kuum tags: suure täpsusega smd pcb montaažiliin, Hiina, tootjad, tarnijad, hulgimüük
