Name: Automaatsete trükkplaatide kokkupanekumasinate tootjad ja tarnijad Hiina - Hulgitooted - Neodeni tehnoloogia
Brand: NeoDen
SKU: 64476221

Automaatne PCB-monteerimismasin

■ 8 pead
■ Paigutuse määr kuni 20 000 CPH
■ Paigutamise täpsus 0,01 mm
■ Söötur Mahutab 80 tk 8 mm lindisööturit

NeoDen N10P on suure jõudlusega-kiire valiku- ja paigutusmasin, mis on loodud teie SMT tootmiskiiruse ja tootlikkuse suurendamiseks tänu võimsale konfiguratsioonile ja kõrge{2}}taseme automatiseerimisele.
Intelligentne nägemine: sisaldab kõikehõlmavat kahe märgiga kaamera + eesmise lennukaamera + IC-kaamera konfiguratsiooni. See toetab laia komponentide valikut alates 0201 kuni 40 mm × 40 mm (maksimaalne kõrgus 16 mm).

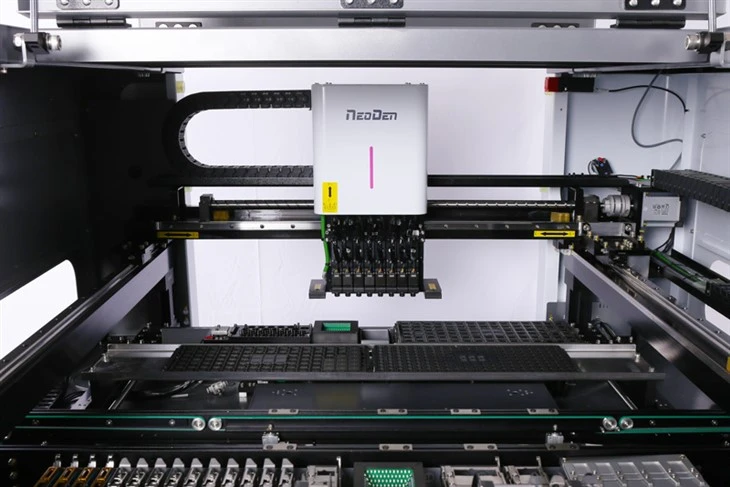

NeoDen n10P automaatne trükkplaatide kokkupanemise masin

FunktsioonAutomaatne PCB-monteerimismasin

1. Süsteemile on lisatud automaatne düüside vahetamise funktsioon. 39 düüside asendid suurendavad integreeritud paigutuse kiirust ja paindlikkust.

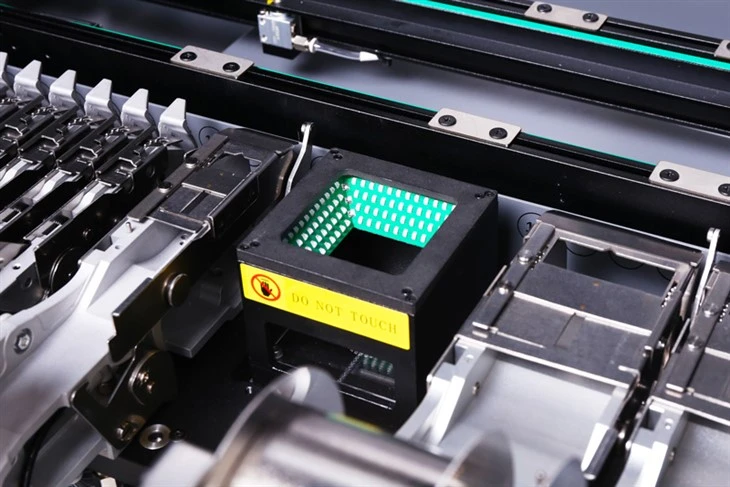

2. IC-kaamera parandab IC-fotode suurust ja teostab automaatset kalibreerimist koos automaatse düüsivahetusega.

3. Düüsi kõrguse automaatne kalibreerimine.

4. Suurendage materjali taaskasutamise mugavust, lisades viskekasti.

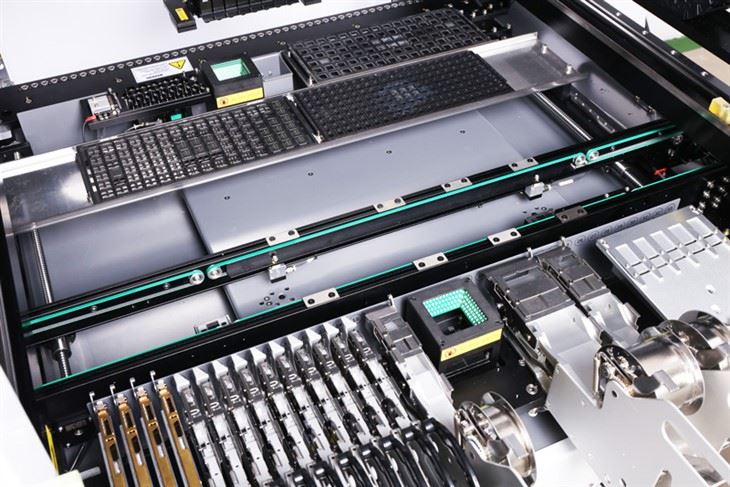

5. 80 lintsööturit, et suurendada samaaegse söötmisvõimsuse arvu.

PCB automaatse montaaži masina tehnilised parameetrid

Pea arv	8	Kiirus	20 000 CPH (max)
Positsiooni täpsus	±0,01 mm	Komponentide vahemik	Lendav kaamera: 0201-22mmx22mm
PCB suurus	Min . 50mm x 50 mm		IC-kaamera: 0201-40mmx40mm
	Max: 450mm * 1500mm (ilma IC-salveta)		Maksimaalne kõrgus: 16 mm
	395 mm * 1500 mm (koos IC-salvega)	Võimsus	600W, ühefaasiline, 220V/110V, 50Hz/60Hz
PCB paksus	0,2-3,5 mm	Sööturi maht	Lint ja rull: 80 tk (33 ees+47 taga)
Õhuallikas	0,6–0,8 MPa	Sööturi maht	IC-salv: 1
Voolukiirus	37L/min	Kaal	1000 kg
Mõõtmed	1289mmx1254mmx1386mm	Pakendi suurus	1320mmx1290mmx1456mm

Üksikasjad

Aksessuaarid

Tööriistakast (14 tolli)*1
Õhutoru pistik (10-8)*1
Õhutoru pistik(12-8)*1
JIEKE kuuskantvõtmekomplekt (BM-C7) *1
Mutrivõti (30)*1
Mutrivõti (46)*1
Ristkruvikeeraja (6*100)*1
8G välkmäluseade*1
USB-mälupulga pakend - on täielikult avatud
aken käsnaga (87*60*18)*1
Kahepoolne kleeplint (A4)*2
Failikott*1
Emane pistik: 2
Sertifikaat*1
Garantiikaart*1
Kasutusjuhend*1
Tagumine nullmärgi kaart:3

Pannpeaga ristkruvide komplekt (5*10)*5

Tassipeaga kruvid (5*14)*5
M5 lamedad vahetükid*5
M5 elastsed vahetükid*5
Tassipeaga kruvid (4*16)*5
Lamedad vahetükid M4*5
M4 elastsed vahetükid*5
Lipsud*4
PCB positsioneerimisploki koost*1
PCB positsioneerimisplokk*9
Ümmargused magnetid (D10*2)*9
Sööturi solenoidklapp (333-C4ZP)*1
Düüs: 10 tk (CN040-1 tk; CN065-2 tk;
CN100-2TK; CN140-2TK; CN220-1PC;
CN400-1PC; CN750-1PC)
Demo PCB*1
Hiire ja klaviatuuri salv *1
Monitori alus*1
Toitejuhe: 1
