NeoDen YS1200 PCB šabloonprinter
■ 1200 mm * 240 mm Maksimaalne PCB suurus
■ 0,2 mm ~ 2,0 mm PCB paksus
■ 1300 * 320 mm Trükipind
NeoDen YS1200 PCB trafarettprinterit kasutatakse PCB siiditrükkimiseks suure täpsuse ja paindlikkusega.
Küsi pakkumist
Product Details ofNeoDen YS1200 PCB šabloonprinter
NeoDen YS1200 pool{1}}šabloonprinteri tutvustus
NeoDen YS1200 on pool-automaatne šabloonprinter, mis on loodud SMT tootmisliinide tõhususe suurendamiseks. Seadet juhib intuitiivse puuteekraani liidesega arvuti. Selle ujuv kaabits ja reguleeritavad survefunktsioonid tagavad ülitäpse-printimise ning paindlike reguleerimisvõimaluste erinevate PCBde ja šabloonide jaoks. Mitmed PCB lokaliseerimismeetodid tagavad veelgi printimise täpsuse. Ohutuse suurendamiseks on masina juhtimiseks vaja mõlemat kätt. Oma sõltumatult reguleeritavate parameetrite ja juhitava protsessiga on NeoDen YS1200 usaldusväärne valik teie tootmise efektiivsuse ja tootekvaliteedi parandamiseks.
Miks valida NeoDen YS1200 jootepasta printer?
【Kõrge täpsus ja paindlikkus】Kaabitsa rõhk on reguleeritav selle pikkuse alusel. Kaabits hõljub vabalt üles-alla, tasandades automaatselt šablooniga sarnaselt automaatprinterile. PCB-d saab lokaliseerida ja kinnitada aluse augu, aluse külje, nii aluse ava kui ka aluse külje või malli lokaliseerimisega, pakkudes mitmekülgseid võimalusi.
【Lihtne ja turvaline kasutamine】Sellel on puutetundliku ekraaniga arvutijuhtimine ja menüükäsu liides. Masina juhtimiseks peavad mõlemad käed vajutama nuppe, tagades ohutuse ja töökindluse.【Iseseisvalt reguleeritavad parameetrid】Kaabitsa peatumisaega ülal/all vasakul või üleval/all paremal, samuti šablooni üldist seiskamisaega ülal või all saab puuteekraani menüüs iseseisvalt seadistada. Kaabitsa kiirus on samuti reguleeritav.
【Juhitav protsess】Protsess th
e šabloonPCB-lt eemaldamine on reguleeritav vahemikus 0 kuni 5 sekundit. Trükkimisaega saab kuvada ja lugeda puutetundlikul ekraanil.
Spetsifikatsioon
| Toote nimi | NeoDen YS1200 PCB šabloonprinter | PCB paksus | 0,2-2,0 mm |
| PCB suurus max | 1200*240mm | Õhuallikas | 4-6kg/cm2 |
| Trükiala | 1300*320mm | Toiteallikas | AC220V 50HZ |
| Raami suurus | L(1550-1650)*W(370-470) | Mõõtmed | L 1600 * L 700 * K 1700 (mm) |
| Trüki/kordamise täpsus | +/-0,2 mm | Pakendi suurus | 1900*900*1850 (mm) |
| N.W./G.W. | 300/350 kg |
Meie Teenus
- Rohkem professionaalset teenindust PNP masinate valdkonnas.
- Parem tootmisvõime.
- Valida erinevad maksetähtajad: T/T, Western Union, L/C, Paypal.
- Kõrge kvaliteet / Ohutu materjal / Konkurentsivõimeline hind.
- Saadaval väike tellimus.
- Kiire reageerimine.
- Turvalisem ja kiirem transport.
pakett
Pakkuge ühe -peatusega SMT montaaži tootmisliini
Meie kohta
tehas
sertifitseerimine

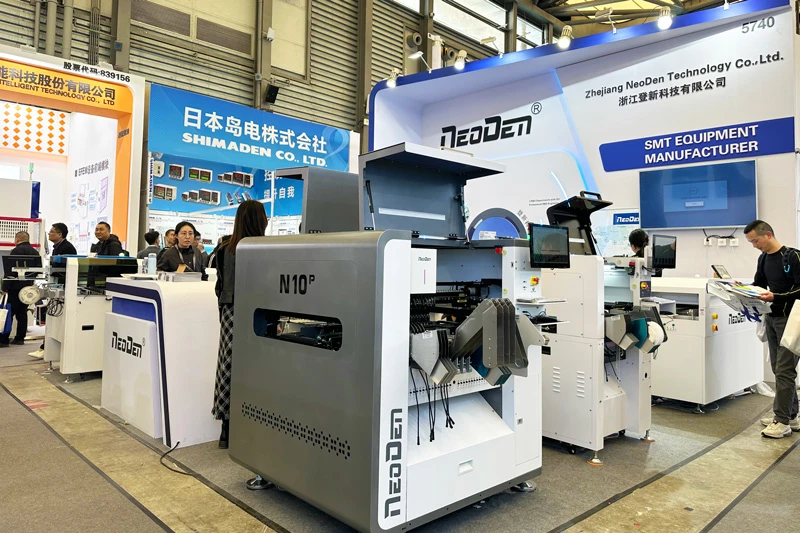

näitus
Kui vajate, võtke meiega julgelt ühendust lisateabe saamiseks.
KKK
Q1. Mis põhjustab jootepasta kleepumist šablooniavade külge?- Avakujundus: kitsenevad seinad (nt laseriga-lõigatud šabloonid) vähendavad nakkumist.
- Pasta kvaliteet: kasutage sobiva viskoossusega 3/4 tüüpi pastasid (nt 800–1200 kcps).
- Keskkond: kontrollige niiskust 40–60% suhtelise õhuniiskuse juures, et vältida pasta kuivamist.
Q2. Kuidas ma saan kaabitsa laba eluiga pikendada?
- Materjal: vastupidavuse tagamiseks kasutage polüuretaanterasid (Shore'i kõvadus 60–80).
- Pööramine: kulumise ühtlaseks jaotumiseks pöörake lõiketerad iga 4–8 tunni järel.
- Säilitamine: UV-kiirguse/niiskuse lagunemise vältimiseks hoidke terasid pimedas ja kuivas kohas.
Q3. Kuidas optimeerida jootepasta vabanemist šablooni avadest?
- Veenduge, et šablooni paksus vastaks komponendi sammule (nt 0,1 mm 0201 komponentide puhul)
- Säilitage õige ava seina geomeetria (soovitatav laser-lõige + elektro-poleerimine)
- Kontrollige printimiskeskkonda 25±2 kraadi /50±10% suhtelise õhuniiskuse juures
- Kasutage 90-95% metallisisaldusega 3. või 4. tüüpi jootepastat
Q4. Mis põhjustab kehva prindidefinitsiooni (määrdumine/vahelejätmine)?
- Ebapiisav kaabitsa rõhk (reguleerige jõule 4-6 kg)
- Kulunud kaabitsa labad (vahetage iga 50 000–80 000 trüki järel)
- Vale šabloon-PCB eralduskiirus (0,1–0,5 mm/s)
- Saastunud šabloon alumine külg (puhastage iga 10-15 prindi järel)
K5. Miks on jootepasta kõrgus PCB lõikes erinev?
- Uneven stencil tension (should be >35N/cm²)
- PCB tugitihvtid on valesti paigutatud (kasutage 1 tihvti 100 cm² kohta)
- Kaabitsa laba nurga kõrvalekalle (säilitada 60±5 kraadi)
- Jootepasta langus (hoidke pasta temperatuuri<26°C)
