Gaaside väljalaskmine trükkplaadil
Gaaside väljalaskmine on endiselt tavaline probleem, mis on seotud lainete ja käsitsi jootmisega. Põhimõtteliselt siis, kui laud on joodetud, kuumutatakse kogu augu lähedal asuvas lauas olev niiskus ja see muutub auruks. Kui plaadistuses on õhuke plaat või tühimikud, võib gaas läbi plaaditud augu seina tulla. Kui aukus on jootet, tekitavad see tahkumisel joodises tühjad. Tühimikud võivad ilmuda vuugi pinnale väikeste aukudena, nagu on näidatud joonisel 1, või palju suuremateks õõnsusteks.
Võti on õige vaskplaadi paksusega läbivooluavades. Aukude seinte pinnal peaks olema vähemalt 25 µm vaske.

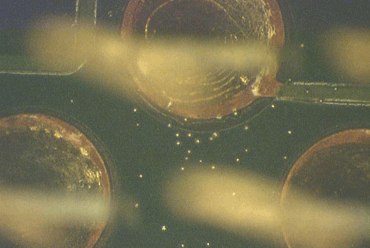

Joonis 1: Gaasist väljatõmbamine.
Kõige tavalisemad põhjused või lahendused:
Halb eelkuumutusprotsess lenduvate orgaaniliste ühendite vabade voogude kasutamisel põhjustab väga peenete jootepallide sülitamist.
Sellise pinnakatte läbimõõt, mis on väiksem kui 20 um või kus augu pind on nii vilets, ei kata pinnakate katkiseid klaasikimpe, mis viivad gaasistamiseni.
Vanasti võisite tihvtide katmisest välja viia gaasi, kuid mitte näidatud kraadini.
Artiklid ja pildid Internetist, kui mõni rikkumine on olemas, võtke kõigepealt meiega ühendust kustutamiseks.
