Sissejuhatus
Paljud harrastajad väldivad tagasivooluga jootmist nagu katk. Mõni pole sellest kunagi kuulnud, teised on selle oma väikeste projektide jaoks liiga raskeks, liiga suureks vaevaks või ebavajalikuks kirjutanud. Pärast pea sukeldumist esmalt tagasivoolu jootmiseks ja pinnale kinnitamiseks mõeldud osadesse, kinnitame teile, et see on seda väärt. Pärast natuke harjutamist leiame tegelikult, et PCB-plaatide pinnale kinnitamine ja jootmine pinnapealse kinnitusega ja kordvooluga jootmine on tegelikult kiirem kui samaväärse läbilöögiplaadi korral. Järgmistes osades jagame teiega näpunäiteid, nippe ja tehnikaid, mille oleme valinud oma tagasivoolu jootmise kogemuse kaudu. Tuleb märkida, et me pole mingil juhul eksperdid, oleme alandlikud harrastajad nagu sina ja kuigi oleme leidnud, et need asjad töötavad meie heaks, ei tohiks neid pidada "üheks tõeliseks teeks" ja et teie olete parimad mida saate täiustada oma tehnika põhjal oma tähelepanekute põhjal.
Komponentide valimine
Oleme oma pinnale paigaldatavate osade peamise müüjana kasutanud DigiKey, kuid on ka palju ettevõtteid, kellel on lai valik pinnale paigaldatavaid komponente. Me kipume pidevalt DigiKey juurde naasma, kuna kuigi sait on range, pakub nende sait väga tõhusaid otsingu- ja filtreerimisriistu, mis on lihtsad ja usaldusväärsed. Veel üks hea valik osade jahipidamiseks, eriti kui soovite ühe osa jaoks parimat hinda saada, on Octopart (octopart.com), mis pakub koondtulemusi mitmelt müüjalt.

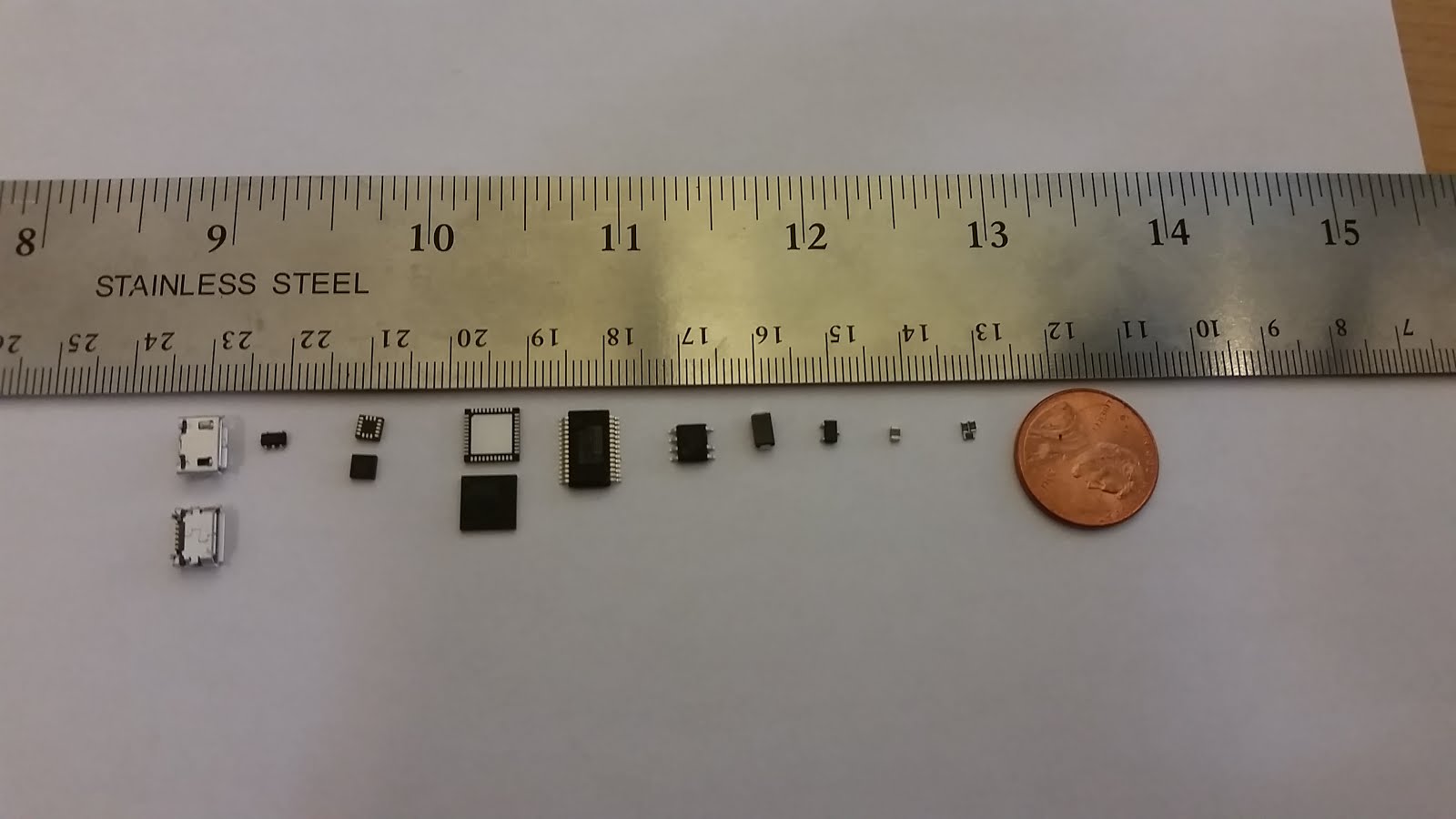

Enamik osi, mida olete harjunud hankima SIP-, DIP- ja muudes avade pakkides, on saadaval ka mitmesuguste pinnale paigaldatavate pakkidena. Tegelikult on mõned osad, mida võib leida ainult pinnale kinnitatavas pakendis. Osade valimisel peaksite kaks korda kontrollima detaili soovitatavat maapinna mustrit ja eriti pakendi sammu või tihvtide vahekaugust. Kui saate osa liiga väikese sammuga, võib teil olla keeruline seda jootma hakata, sõltuvalt sellest, milliseid meetodeid kasutate, ja teie oskustest ja kogemustest selle meetodi osas. SOIC-pakett, mis on piisavalt suur, et seda käsitsi joota, võiks olla hea valik algajale.
Paljusid passiivseid osi, näiteks takisteid ja kondensaatoreid, võib leida standardsest 603-st paketist, mille oleme leidnud, et see on väga hea kombinatsioon, mis on piisavalt väike, et võimaldada väga kompaktset vooluahelat, ja piisavalt suur, et olla ilma liigsete raskusteta juhitav. Kui ka 603 tundub liiga väike, proovige mudelit 805.
Kohandatud trükiplaadi kujundamine
Seal on saadaval palju erinevaid programme, mis aitavad teil oma trükiplaati kujundada. Need ulatuvad tööstuslikust behemoth Altiumist kuni Autodeski brauseripõhiste 123D vooluringideni. Soovitame valida selline, mis sobib teie kogemuste, rakenduste ja eelarvega.
Eagle on üks populaarsemaid disainiprogramme ja pakub mitteäriliseks kasutamiseks tasuta kerge versiooni. Ehkki võimas, on Eagle'il natuke õppimiskõver. Kui otsite kiireimat viisi idee saamiseks PCB-st ilma kogemusteta, proovige 123D vooluahelaid.
Eritellimusel trükitud trükkplaadi valmistamine
Kui olete oma trükkplaadi kujundanud ja kolm korda kontrollinud, on aeg see valmis saada. Kui mõni aasta tagasi piirdusid meie võimalused ainult teie enda trükkplaadi käsitsi söövitamisega, saate tänapäeval Gerberi faile veebiteenusele saata ja oma kohandatud trükkplaadi mõne päeva või nädala pärast postiga saata (sõltuvalt sellest, kui palju te kulutada tahad).

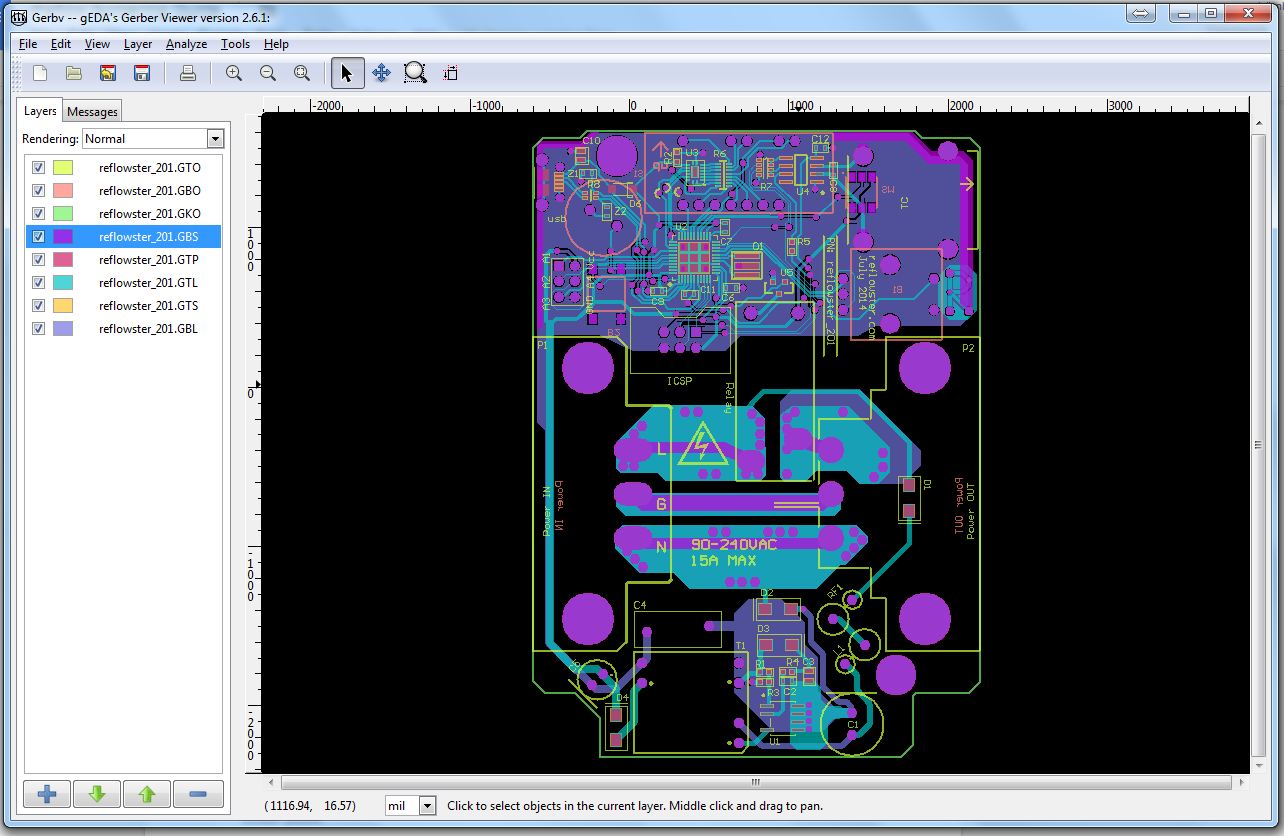

Mõnikord võib Gerberi failide eksportimine olla pisut keeruline, seetõttu oleme Gerberi ja NC Drilli failide kontrollimiseks kasutanud vahvat programmi nimega "gerbv" (gerbv.sourceforge.net). See on kerge ja tasuta ning hea mõistlikkuse kontroll, et veenduda, kas kõik kihid on rivis.
Oleme oma trükkplaatide jaoks kasutanud Seeed Stuudiod ja oleme olnud väga rahul trükkplaatide kvaliteedi ja hinnaga. Need asuvad siiski Hiinas ja siia USA-sse saabumiseks kulub sageli mõni nädal. Võimalik alternatiiv, eriti Euroopa elanike jaoks, on Mint Tek .
Sõltumata sellest, millist teenust kasutate, kontrollige kindlasti valitud teenusepakkuja tootja spetsifikatsioone. Igal tootjal on pisut erinevad minimaalsed jälje-, siiditrüki- ja aukusuurused. Tavaliselt tähendab see valesti mõistmist lihtsalt seda, et nad saadavad teile meilisõnumi ja taotlevad uuesti esitamist, mis vastab piirangutele.
Jootepasta pealekandmine käsitsi
Jootepasta on joodise osakeste viskoosne suspensioon voolavuses. Tavaliselt on tegemist torude või väikeste torudega. Kui enamikul suuremahulistel tootmisliinidel kasutatakse joodisepastat šablooni abil, on harrastaja jaoks mõistlik pasta käsitsi peale kanda.

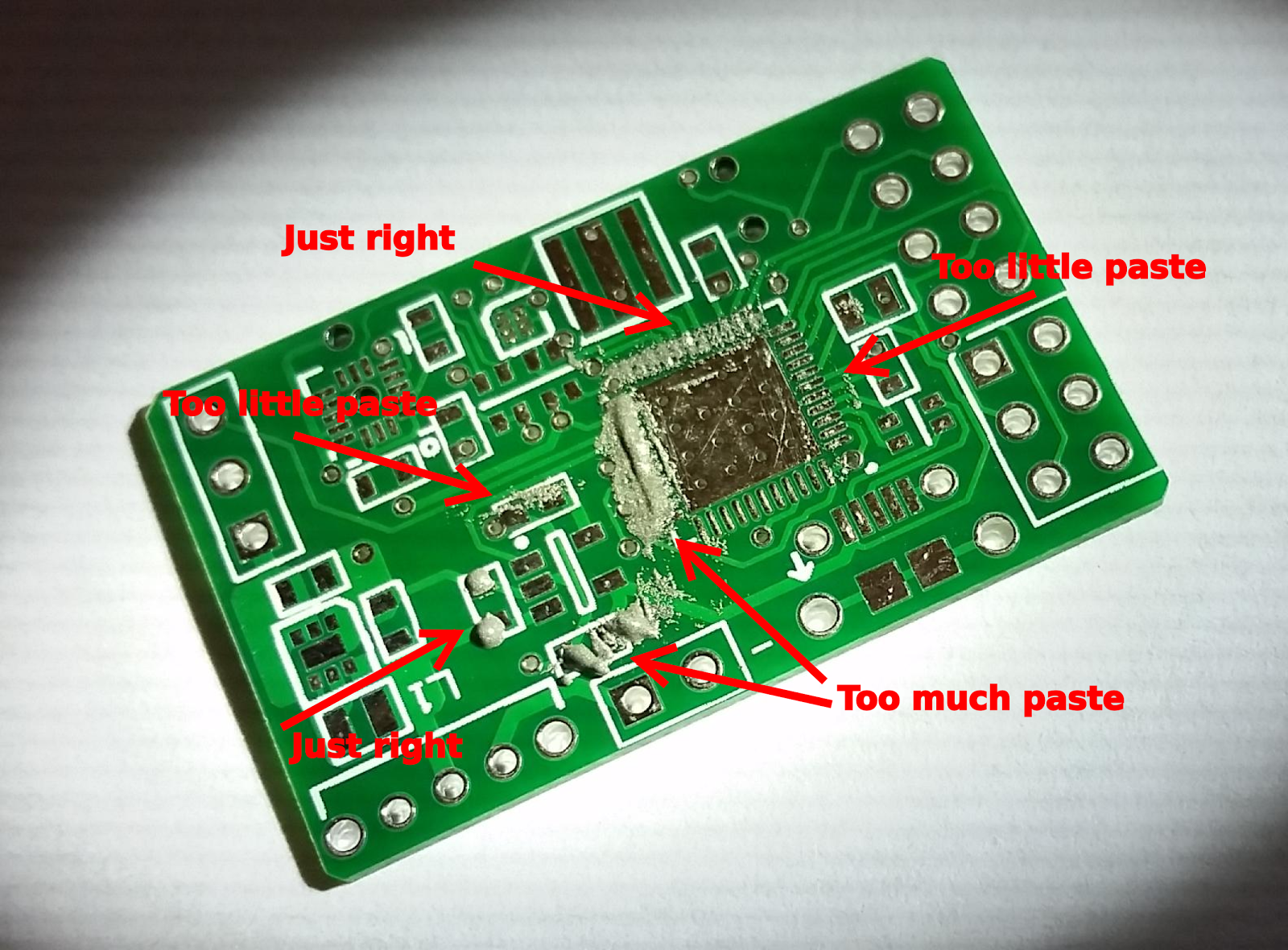

Jootepasta käsitsi pealekandmisel võiksite proovida saavutada jootepasta koguse padja (või kontakti) ruutmillimeetri kohta võimalikult palju ühtlust. Ehkki see võib kõlada hirmutavalt, tähendab see tavaliselt seda, et joodisepasta määritakse laiali padjale või tilgutatakse seda lühidalt sellele vastu. Kasutatava jootepasta kogus varieerub pisut sõltuvalt selle komponendi jalajäljest, mida proovite jootma. 603 ja 805 ei toeta mitte ainult, vaid saavad kasu sellest, et igas kontaktis on pisut rohkem jootepastat, kus tihe pakend, nagu QFN, jootab kõige paremini, kui kasutatakse jootepasta väga õhukest määrdumist.
Kogemuste abil saate paremini tunda erinevate komponentide optimaalse koguse joodisepastat, kuid meie üldine nõuanne on eksida liiga vähese joodipasta kui liiga palju joodipasta poolel.
