SMT jootepastahalduse võtmepunktid

​​​​​​​Sissejuhatus

Kui üks kõige kriitilisemaid materjaleSMT tootmisliin, mõjutab jootepasta kvaliteedijuhtimine otseselt valmistoodete saagikust ja töökindlust. Tööstuse statistika näitab, et umbes 60% SMT protsessidefektidest on seotud ebaõige jootepasta kasutamisega.

See artikkel pakub professionaali, kogu joodisepastahaldusprotsessi - sügavusanalüüsi, pakkudes süstemaatilisi lahendusi elektroonika tootmisettevõtetele.

Jootepastahalduse põhiväärtus

Jootepasta on pasta - nagu tinapulbri sulamiosakestest koosnev aine ja konkreetsetes proportsioonides segatud voog. Selle peamine funktsioon on mehaanilise ühenduse ja elektrijuhtivuse saavutamine elektrooniliste komponentide ja PCB -tahvlite vahel. SMT tootmisliinidel defektidjootepastaprinterPrintimisprotsess moodustab 45–70% protsessi üldistest probleemidest. Teaduslik joodisepastahaldus ei vähenda mitte ainult tootmiskulusid, vaid parandab märkimisväärselt ka esimese läbimise saagikust (FPY).

Jootepasta täielik elutsükli juhtimisraamistik

Põhjalik jootepastahaldus peab hõlmama viit võtmeetappi - "Salvestus, väljaandmine, kasutamine, ringlussevõtt ja kõrvaldamine" -, mis moodustab suletud - silmuse haldussüsteemi. Iga etapi jaoks tuleb kehtestada standardiseeritud tööprotseduurid (SOP -id) ja kvaliteedi jälgimismehhanismid.

Jootepasta ladustamise haldamise spetsifikatsioonid

Ladustamise spetsifikatsioonid

• Temperatuurikontroll

- avamata joodepasta tuleb jahutada 2-10 kraadi juures (külmutamine keelatud), säilivusajaga 6 kuud.

- järelejäänud avatud joodepasta peab olema suletud ja jahutatud, eelistatavalt ladustada puhtates tühjades anumates. Kasutage 24 tunni jooksul.

• Keskkonnanõuded

- Hoidke valguses - kaitstud, suletud konteinerid. Eraldage erinevad partiid/mudelid ja järgige põhimõtet "Esimene -, esimene - out".

- Soovitatav niiskus: 30-60% RH. Vältige oksüdatsiooni või niiskuse imendumist.

• Tõrkekriteeriumid

- visake ära, kui see külmutatakse üle 6 kuu või jäetakse toatemperatuuril pärast avamist üle 12 tunni (või kui see pole trükitud, kuid ei ole 24 tunni jooksul joodetud).

- Ärge kasutage kõvenemist, eraldamist või voo aurustumist/kuivatamist

Kasutusprotseduur

• Sulamisprotsess

- jahutatud jootepasta peab toatemperatuuril (20-25 kraadi) sulatama vähemalt 4 tundi enne kasutamist. Ärge soolage soolamist.

• Segamine ja homogeniseerimine

- Pärast sulatamist segage käsitsi või mehaaniliselt 3-5 minutit, et kõrvaldada eraldamine ja tagada joodipulbri ja voo ühtlane segamine.

- Kui pasta on liiga kuiv, lisage konsistentsi reguleerimiseks spetsiaalne õhem.

• Kasutuspõhimõte

- Kasutage ainult vajalikku summat, tarbige kohe pärast avamist.

- segage üleöö pasta 2: 1 suhtega (uus pasta: vana pasta) ja segage enne kasutamist põhjalikult

Keskkonna- ja operatiivsuunised

• Töökodade keskkond

- temperatuur: 22-28 kraadi (72-82 kraad), niiskus: 30–60% RH

- Komponendi täielik paigutamine ja jootmine 4 tunni jooksul pärast printimist

• Printimisjuhtimine

- prioriteetse määratleda terasest piiksud, et tagada trükise moodustamise kvaliteet

- Puhastage šabloonid iga 4 tunni tagant; Taastage ja jahutage jootepasta, kui masin jõuab üle 1 tunni

- kasutageSPI joodisepasta kontrollivarustusPrindi täpsuse jälgimiseks (nt kõrgus, piirkond)

Tootmiskohtade kasutamise haldamine

Jootepasta printeri parameetrite standardimine

Keskkonnakontrolli standardid

• Töötoa temperatuur: 25 ± 3 kraadi
• Õhuniiskus: 50 ± 10%RH
• Õhu puhtus: ISO klass 7 või kõrgem
• Vibratsioonikontroll:<0.5mm/s²

Dünaamiline jälgimistehnoloogia

SPC (statistiline protsessi juhtimine) Süsteemid jälgivad joodisepasta paksust reaalajas. Teatud autotööstuse elektroonikatootja saavutas ± 25 μm täpsuskontrolli, kasutades 3D -jootepasta kontrolli (SPI) süsteemi, vähendades printimise defektide määra 67%.

Jootepasta ringlussevõtt ja taaskasutamine

Taaskasutatava jootepasta kriteeriumid

Astmeline ringlussevõtu süsteem

• 1. astme ringlussevõtt: jootepasta, mida ei kasutata pärast printimist, kuid enne tagasivoolut (otsene korduvkasutus on lubatud)
• 2. astme ringlussevõtt: kasutamata, avatud joodepasta (nõuab testimist enne alandatud kasutamist)
• 3. astme ringlussevõtt: seadmejääk (nõuab spetsiaalset regenereerimise töötlemist)

Keskkonna kõrvaldamisstandardid

Jootepasta äravisatud HW49 ohtlikeks jäätmeteks, nõudes sertifitseeritud üksuste poolt usaldatud kõrvaldamist. Sõlmida tarnija ringlussevõtulepinguid. Üks tööstuspark vähendas tsentraliseeritud töötlemise kaudu - tonnide kõrvaldamise kulusid 40%.

Tüüpilised puudused ja lahendused

Trükkimine

Algpõhjus: kontrollimatu joodisepasta reoloogia

Lahendused:

• Reguleerige tiksotroopset indeksit vahemikus 1,8–2,2
• Kontrollitöökoja temperatuuri kõikumised<±2°C/hour
• Optimize stencil aperture aspect ratio (>1:1.5)

Jootepallidefektid

Ennetusmeetmed:

• Strictly control solder powder sphericity (>90%)
• OptimeerimatagasivooluahiEelsoojendusprofiil (kuumutamiskiirus on vähem või võrdne 3 kraadi /s)
• Kasutage lämmastikku - varjestatud tagasivoolu jootmist (hapnikusisaldus<50ppm)

Haardumine

Parandusstrateegia:

• Suurendage voo aktiveerimise efektiivsust (lisage 0,5–1,0% rosiini derivaate)
• Optimeerige refrow tipptemperatuur (245 ± 5 kraadi)
• Parandage šablooni puhastussagedust (kombineeri kuiv pühkimine → vaakum pühkimine)

Digitaalse juhtimise suundumused

• Nutikas salvestussüsteem: reaalne - ajalise joodise jälgimine RFID -kiipide kaudu
• AI visuaalne kontroll: sügava õppimise algoritmid automatiseeritud defektide klassifitseerimiseks
• Ennustav hooldus: suurandmete analüüs jootepasta kvaliteedimuudatuste ennetamiseks
• Blockchaini jälgitavus: lõpp - kuni - lõpetage usaldusväärne jälgimine toorainetest valmistoodeteni

Pärast intelligentse juhtimissüsteemi rakendamist vähendas 5G seadmete tootja joodiste pasta - seotud kvaliteedijuhtumeid 89%, saavutades aastase materjali kulude kokkuhoiu, ületades 2 miljonit jüaani.

Järeldus

Täpsusega elektroonikatootmises on jootepastahaldus arenenud põhiliste materjalide ladustamisest multidistsiplinaarseks süsteemitehnikaks, mis hõlmab keemiat, materjaliteadust ja automatiseerimist. Standardiseeritud, digitaliseeritud ja rohelise otsa loomine - - lõpphaldussüsteem ei taga mitte ainult toote kvaliteeti, vaid loob ettevõtetele ka olulisi majanduslikke eeliseid. Tööstusharu 4.0 edenedes saab intelligentse joodisepastahalduse kriitiline läbimurre konkurentsivõime suurendamiseks elektroonika tootmises.

Kiire faktidNeodeni kohta

1) asutatud 2010. aastal, 200 + töötajad, 27000+ Sq.M. tehas.

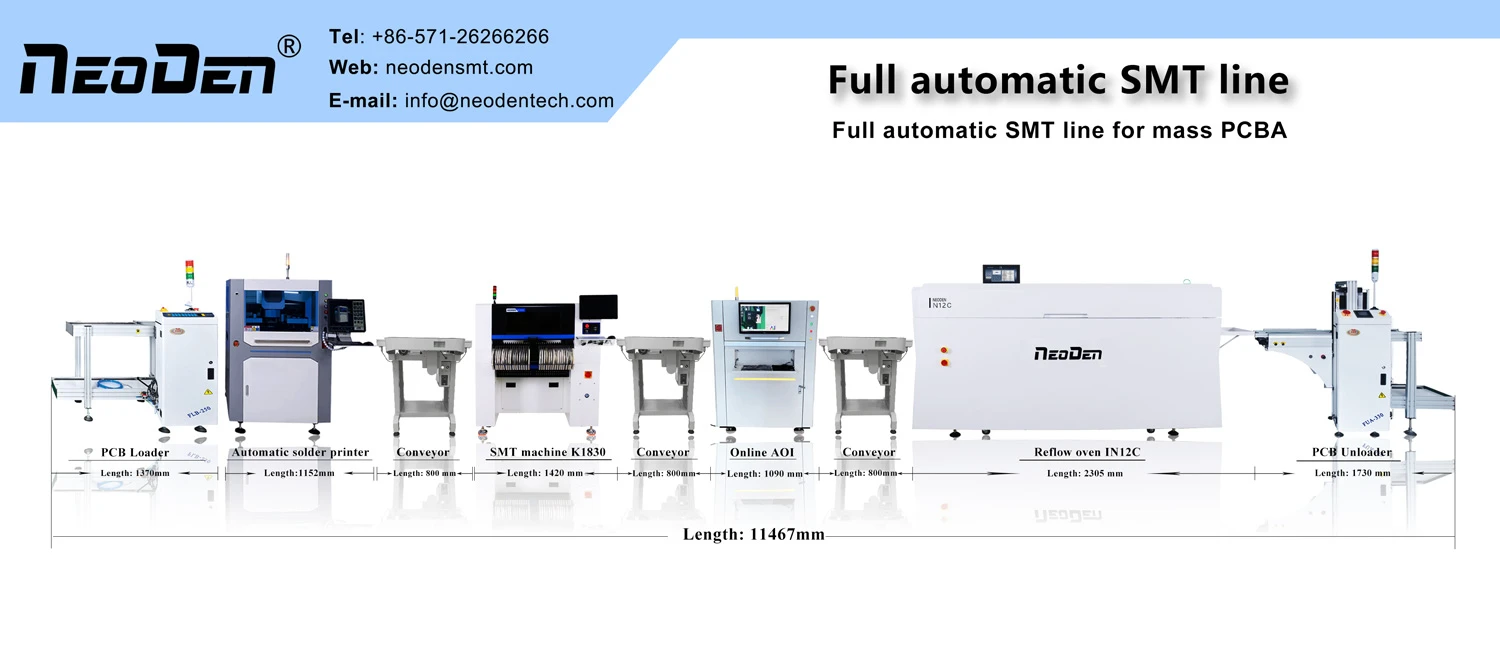

2) Neodeni tooted: erinevad seeria PNP -masinad, Neoden YY1, Neoden4, Neoden5, Neoden K1830, Neoden9, Neoden N10P. Sarjade tagasivoolu ahi, aga ka täielik SMT liin sisaldab kõiki vajalikke SMT -seadmeid.
