Parima lauaarvuti SMT tootmisliini seadistamine PCB prototüüpimiseks (2026. aasta väljaande juhend)

Sissejuhatus

Riistvara idufirmade, uurimislaborite ning ettevõtete uurimis- ja arendusmeeskondade jaoks ettevõttesisese-lauaarvuti SMT tootmisliinon praktiline strateegia iteratsioonitsüklite lühendamiseks. Insenerimeeskonnad ei pea enam veetma päevi, oodates kolmandate osapoolte{1}}tootmisgraafikuid. Selle asemel saavad nad prototüüpide paigutamise ja jootmise laboris lõpule viia vaid mõne tunniga.
See juhend selgitab, kuidas valida, konfigureerida ja optimeeridaSMT tootmisliinsobib kaasaegseks suure{0}}miksi ja väikese{1}}mahuga prototüüpimiseks.

Mis on lauaarvuti{0}}mastaabis SMT tootmisliin?

Lauaarvuti-mastaabis SMT tootmisliin on kompaktsete, lauaarvuti-suuruste elektrooniliste koostemasinate integreeritud süsteem, mis on loodud töötama kontori-, labori- või prototüüpimistöökoja keskkondades. Erinevalt täis-tööstuslikest SMT-liinidest, mis nõuavad suurt põrandapinda, kolme-faasilist elektritaristut ja tööstuslikke väljalaskesüsteeme, võivad lauaarvuti konfiguratsioonid töötada tavalisest ühefaasilisest seinakontaktist, pakkudes samas tänapäevaste pindkinnituskomponentide jaoks vajalikku mehaanilist täpsust.
Praktiline prototüübi tootmisliin põhineb kolmel standardse protsessi etapil:
[ Jootepasta printer ] ──> [ Töölaua valimise ja paigutamise masin ] ──> [ Desktop Reflow Ahi ]
(Apply solder paste)  ──> (Place components) ──>(Küpseta ja jootma)
Ühendades need kolm seadet, saavad insenerimeeskonnad muuta lahtised komponendid ja tühjad plaadid täielikult joodetud viimistletud plaatideks ilma laborist lahkumata.

Miks insenerimeeskonnad otsustavad PCB-de{0}}koostu majja tuua?

• Lühendage arendustsükleid:Tavaline sisseostetud kiirprototüüpide kokkupanek võtab tavaliselt 3–10 tööpäeva. Majasisese-töölaualiiniga saavad insenerid lõpule viia kogu protsessi-alates jälgede muutmisest, jootepasta printimisest ja komponentide paigaldamisest kuni ümbervoolamise lõpetamiseni-vähem kui kolme tunniga.
• Madalamad käitamiskulud-:Välised prototüüpimistehased võtavad väikesemahuliste tellimuste korral{0}}olulisi mittekorduvaid projekteerimistasusid, šabloonitööriistade kulusid ja masinate programmeerimise tasusid, et kompenseerida seadistamise seisakuid-madalamahuliste tellimuste korral. Majasisene kokkupanek piirab rangelt teie töö-kulusid tühja trükkplaadi ja materjalibil (BOM) olevate komponentidega.
• Disaini ja laoseisu paindlikkus:Kui kriitiline integraallülitus (IC) muutub tarneprobleemide tõttu kättesaamatuks, saavad insenerid kohe paketti muuta või alternatiivse komponendi otse asendada, vältides sellega protsesse ja viivitusi, mis on seotud ametlike tehniliste muudatuste tellimuste (ECO) kooskõlastamisega välistarnijatega.
• Intellektuaalomandi kaitse:Kaitsetöövõtjate, meditsiiniseadmete idufirmade ja põhipatentidega riistvaraarendajate jaoks välistab füüsiliste prototüüpide hoidmine turvalistes siseruumides{0}}täielikult turvariskid, mis on seotud CAD-failide ja projekteerimisdokumentide saatmisega kolmandatele osapooltele.

NeoDen Desktop{0}}taseme prototüüpimislahenduse soovitused

Konkreetse varustuse valimisel seisab turg sageli silmitsi dilemmaga "tööstusliku -klassi seadmete massilisuse ja kõrge hinna" ning "harrastajaklassi seadmete vähese täpsuse ja ebastabiilsuse" vahel. Et täita 2026. aastal kaasaegsete teadus- ja arenduslaborite kõikehõlmavaid nõudeid kulutõhususe, suure täpsuse ja kompaktse jalajälje osas, esindab järgmine NeoDeni välja töötatud klassikaline lauaarvutite komplekt tööstuses laialdaselt valideeritud ja praktilist suletud ahelaga -lahendust.

1. Jootepasta printimise etapp: NeoDen FP2636 raamita šabloonprinter

Trükkimine on kogu SMT-protsessi alus, kusjuures üle 60% jootmisdefektidest tulenevad valest printimisest. NeoDen FP2636 on lauaarvuti raamita šabloonprinter, mis on spetsiaalselt välja töötatud prototüüpide tootmiseks.

• Protsessi esiletõstmised:See kasutab kahesuunalist T-varraskruvi reguleerimismehhanismi, mis on kombineeritud X/Y/Z ja nurga reguleerimise käepidemetega, et saavutada trafarettide ja PCB-padjandite vaheline ülimalt-täpne joondus.
• Praktiline väärtus:Traditsioonilised raamitud šabloonid pole mitte ainult kulukad, vaid võtavad ka palju hoiuruumi. FP2636 raamita kiirlukustruktuur võimaldab inseneridel osta otse odavaid-raamideta lehtede šabloone, mille paigaldamine ja pingutamine viiakse lõpule minutitega, vähendades märkimisväärselt ühe-prototüübi katsetamise korduvaid projekteerimiskulusid (NRE). Varustatud mitme-augu positsioneerimistihvtide ja PCB tugitihvtidega, tagab see tasase prindipinna isegi siis, kui käsitlete kahepoolseid mitmekihilisi tahvleid või õhukesi kergeid tahvleid.

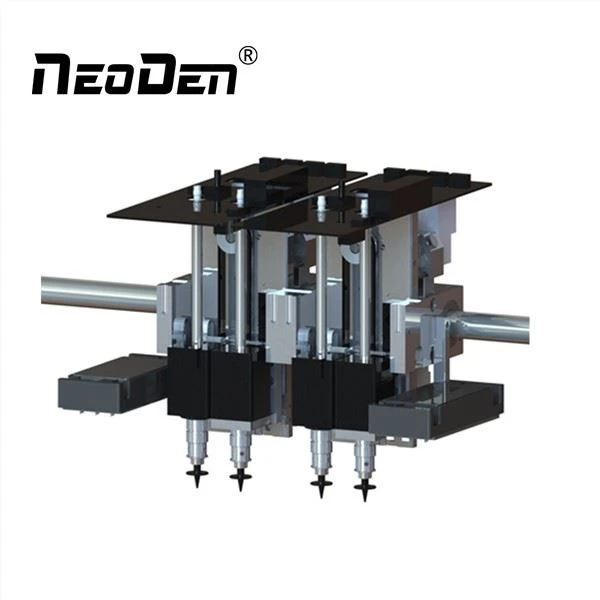

2. Komponentide paigutusetapp: NeoDen YY1 automaatne SMT paigutusmasin

Kogu tootmisliini tuumana määrab paigutusmasin komponendi minimaalse suuruse ja paigutuse töökindluse. NeoDen YY1 on automaatne töölaua paigutusmasin, mis integreerib sujuvalt tööstusliku-kvaliteediga nägemise joondamise süsteemi kompaktseks ruumijäljeks.

• Protsessi esiletõstmised:Masin on varustatud kahe{0}}nägemisega integreeritud juhtimissüsteemiga. Allapoole-vaadatavat kaamerat kasutatakse-täpse märgipunkti positsioneerimiseks ja tahvli kalde korrigeerimiseks; kriitiline ülespoole-suunatud suure-eraldusvõimega kaamera teostab reaalajas optilist-kontrolli valitud IC-de (nagu QFN ja LQFP) ja mikropassiivsete komponentide (nt 0402) jaoks, korrigeerides automaatselt nurga ja tihvti keskpunkti kõrvalekaldeid enne paigutamist.
• Praktiline väärtus:Käsitledes riistvaraarendusele omaseid sagedasi komponentide muutusi, on YY1 oma juhtimistarkvara ja toiteökosüsteemi ümber kujundanud. See toetab ühe-klõpsuga standardsete ECAD-koordinaatide (Centroid Data) importimist CSV-vormingus ja sellel on äärmiselt paindlik uus magnetlindi-eemaldussööturi arhitektuur, mis mahutab avatud-rullilindi, IC-torud ja kohandatud hulgialused. Selle uuenduslik täisautomaatne düüside vahetamise funktsioon (kolme düüside salvestuspesaga) ja ühe -klõpsuga süsteemi veahoiatuse ikoon ("?") tagavad suure tõhususe ja madala veamäära ühe operaatori kasutamisel.

3. Taasvoolujootmise aste: NeoDen IN6 täiskuum{1}}õhk tagasivooluahi

Pärast SMT paigaldamist võib ebastabiilne soojusväli otseselt põhjustada hauakivide mahakandmist, külmjootmise ühendusi või komponentide termilisi kahjustusi. NeoDen IN6 on lauapealne ümbervooluahi, mis kasutab täielikult kuuma{2}}õhu konvektsioonitehnoloogiat.

• Protsessi esiletõstmised:Erinevalt tavapärastest ebaühtlase temperatuurijaotusega sahtel{0}}tüüpi infrapunaahjudest kasutab IN6 sisemist mikro-tsirkulatsiooni õhukanalit, mis soojendab õhku jõuliselt ja ühtlaselt kogu kambris. See toetab suure-täpse mitme-tsooni programmeerimise juhtimist, mis võimaldab inseneridel täpselt reguleerida "eelsoojenduse-märgamise-taasvoolu-jahutuse" temperatuuriprofiile pliisisaldusega, plii-vabade (nt SAC305) ja erinevate keerukate PCBde jaoks.
• Praktiline väärtus:IN6-l on sisseehitatud-kõrge-tundlikkusega temperatuuriandurid ja täpne kettkonveieri juhtimine, mis leevendab tõhusalt PCB vaskfooliumi ebaühtlase paksuse või suure -mahuga komponentide (nagu suured induktiivpoolid või varjestuskatted) põhjustatud "termilise varju" efekti. Lisaks on IN6 standardvarustuses sisseehitatud -jootmisaurude filtreerimissüsteem, et täita kontorites või standardsetes uurimis- ja arenduslaborites kehtivaid keskkonnanõudeid. See filtreerib ja puhastab tõhusalt kuumuse -aktiveeritud voo aurud, ilma et oleks vaja täiendavaid väljatõmbekanaleid väljapoole, tagades töökoha õhuohutuse.

Kulude analüüs ja investeeringutasuvus (ROI)

Järgnev on realistlik rahaline hinnang selle ametlikult soovitatud prototüübi tootmisliini loomiseks.

Esialgsed seadmete kapitalikulud (täpse konfiguratsiooni hinnakujundus)

• NeoDen FP2636 raamita ekraanprinter: $599
• NeoDen YY1 automaatne kahe{1}}nägemisega paigutusmasin: $2,899
• NeoDen IN6 täiskuum{1}}siseõhu tsirkulatsiooniga taasvooluahi: $2,399
• Põhilised kulumaterjalid ja tarvikud (jootepasta külmik, segaja, kaabits, käsitsi kontrollitav mikroskoop): u. 500 dollarit
• Algkapitali investeering kokku: 6397 dollarit

Tasane{0}}finantsanalüüs

Eeldades, et keskmise suurusega{0}}riistvarameeskond haldab 3 sõltumatut tootekujundust aastas, läbib iga kujundus enne viimase masstootmise faasi jõudmist keskmiselt neli suuremat riistvara muudatust. Iga ülevaatuse tsükkel nõuab väikese -partiivalideerimise kokkupanekut, mis koosneb viiest prototüüpplaadist.
3 projekti × 4 versiooni=12 prototüüpi käitatakse aastas

• Allhanke kulustruktuur:Kaasa arvatud inseneri seadistustasud, raamitud šablooni kulud, minimaalse tellimuse koguse lisatasud ja kiirendatud kohaletoimetamise tasud, nõuavad kaubanduslikud kiirprototüüpide koostamise teenused keskmiselt 1500 dollarit prototüübi käitamise kohta. Aastased allhanke kulud kokku: 18 000 dollarit.
• Ettevõttesisene-operatsioonide struktuur:Igas versioonis kasutatakse kolmanda osapoole raamita kiirlaseršabloone, mille hind on ligikaudu 25 dollarit, millele lisandub väike summa jootepasta materjalikulu. Majasiseste tarbekaupade aastane kogukulu: 300 dollarit.
• Finantskokkuvõte:Montaažide{0}}majja kolimisega saab ettevõte välisteenustasudelt aastas kokku hoida ligikaudu 17 700 dollarit. Kuna NeoDeni tootmisklassi prototüüpide komplekti koguhind on{4}} ainult 6397 dollarit, saab esialgse kapitaliinvesteeringu täielikult tagasi 4–5 kuu jooksul. See tähendab, et vähem kui kuue kuuga ei tasu investeering end mitte ainult ära, vaid vabastab insenerimeeskonna jäädavalt ka välistest ajakavadest tulenevatest piirangutest.

Korduma kippuvad küsimused (KKK)

1. Kas lauaarvuti SMT-masin saab BGA- ja QFN-pakettidega usaldusväärselt hakkama?
Vastus: Jah. Kuni masin on varustatud kõrge-eraldusvõimega reguleeritava-valgusallika-ülemise-vaatekaameraga, suudab see arvutada BGA kuuli massiivi keskpunkti ja QFN-i alumised padjad, korrigeerides enne paigutust automaatselt orientatsiooni ja joondusnurka ±0,03 mm täpsusega.

2. Kas tavaline kontori või elamu elektrivõrk vastab lauaarvuti SMT-liini toitenõuetele?
Vastus: Jah. Erinevalt tööstuslikest -klassi tehaseseadmetest, mis vajavad kolme-faasi toidet, on kvaliteetsed-kvaliteetsed lauaarvuti prototüüpseadmed-, sealhulgas printerid, korja{5}}ja-masinad ja lauaarvuti taasvooluahjud-optimeeritud voolu-toitepingele ja neid saab ühendada otse standardse ühe- või 210 V faasiga{{9} 20 V faasiga. väljalaskeava.

3. Mis vahe on infrapuna (IR) tagasivooluahjude ja suure-võimsusega kuum-õhkkonvektsiooniga tagasivooluahjude vahel?
Vastus: Infrapuna-reflow ahjud kasutavad otsest kiirgussoojust. Kuna tumedad või suuremad komponendid neelavad rohkem soojust kui heledad või väikesed osad, võib see kergesti põhjustada jooteühenduste ebaühtlast kuumenemist. Suure -võimsusega kuuma õhu konvektsiooniga-tagasivooluahjud tagavad ühtlase soojusjaotuse kogu PCB-koostu ulatuses, tsirkuleerides õhku ühtlaselt kambris.

4. Kas lauapealse SMT tootmisliini kasutamine nõuab spetsiaalset puhasruumi keskkonda?
Vastus: ei. Kuigi tolmutõrje aitab parandada jootepasta printimiskvaliteeti, võivad laualiinid tavalises konditsioneeritud-kontoris, tavalises laboris või tootearenduslaboris täiesti normaalselt töötada. Töötamise ajal on soovitatav, et kasutajad kannaksid antistaatilist riietust, et vältida tugeva staatilise elektri häirimist seadme ekraanide või ülitundlike IC-de töös.

5. Kui kaua kulub tavaliselt inseneril töölaua SMT paigutusmasina kasutamise õppimiseks?
Vastus: tänu kaasaegsete paigutusmasinate intuitiivsetele tarkvaraliidestele saab elektroonikainsener või tehnik tavaliselt pärast 2–3-päevast harjutamist omandada CAD-andmete teisendamise, sööturi programmeerimise ja masina põhitöö.

6. Kas alauaarvuti SMT liintöödelda kahepoolseid{0}}SMT-trükkplaate?
Vastus: Jah. Standardprotsess hõlmab esimese külje, mis sisaldab väiksemaid ja kergemaid komponente, esmalt kokkupanemist, asetamist ja uuesti jootmist. Seejärel plaat pööratakse ümber, teisele küljele kantakse uuesti jootepasta ja asetatakse komponendid. Teise tagasivoolutsükli ajal hoiab sulajoodise pindpinevus tagaküljel olevaid väikseid kergeid komponente loomulikult paigal, vältides nende mahakukkumist.

Järeldus

Töölaua{0}}tasemel SMT tootmisliini loomine on praktiline investeering inseneriteaduse ja arendustegevuse autonoomia saavutamisse. Pikaajalise-välistele kiirprototüüpide koostajatele sõltuvuse kaotamine annab teie meeskonnale võimaluse tootmisprotsessi kindlalt juhtida, muutes riistvara valideerimise tsüklid pikkadest, mitmepäevastest ootamistest prognoositavateks, sama päeva suletud{5}}tsükli töövoogudeks.
Seadmete konfiguratsiooni kavandamisel seadke prioriteediks süsteemid, mis mahutavad väikseimad sihitud komponentide paketid ning tavaliselt kasutatavate materjalide mitmekesisus ja hulk. Kui valite selle väga sünergilise, turvalise ja keskkonnasõbraliku "suletud- ahelaga kuldse prototüüpimisketi"-, mis koosneb NeoDen FP2636 ($ 599), YY1 ($ 2899) ja IN6 ($ 2 399),{12}}peegeldab teie investeeringu kõige olulisem tasuvus: aega-turustada.
